化工氟塑料泵的設計方案和安裝規定有什么?
日期：2019-06-15 人氣：810

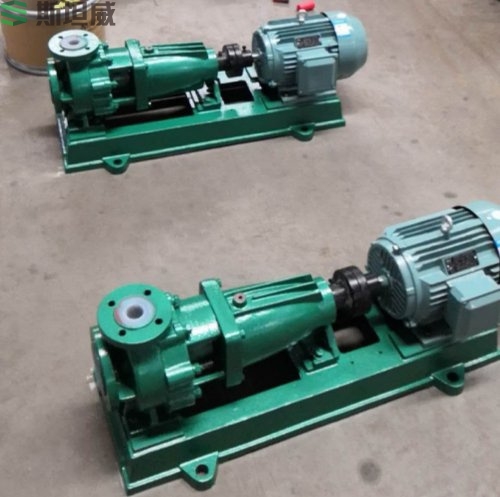

化工氟塑料泵具備非常好的耐蝕性能，在石油化工行業應用中十分廣泛，針對化工廠氟塑料泵的設計方案特性和安裝規定關鍵事宜有哪些?這兒做詳解：
一、化工氟塑料泵設計方案機器設備基本時，應獲得型號規格、轉速比、輸出功率、規格型號及輪廊尺寸圖等;設備重量及重心點部位或制冷壓縮機、電機及輔助機器設備的品質分布圖;基本模版圖、基本墻頂的標高、二次灌漿層薄厚、地腳螺絲(或地腳螺絲孔)的部位、規格型號(或規格);機器設備基本在生產制造設備中的座標部位;基本建設場所的工程地質和水文地質勘測材料。離心水泵基本設計方案必需安全性牢固，設計標高、規格精確，以確保離心水泵運作平穩，安裝維修便捷。
二、化工氟塑料臥式離心泵基本設計方案關鍵點
1、按與泵房構造的聯接是否可分成分體式和一體式。路面式泵房宜選用分體式基本，地底式或半地下式泵房通常選用一體式，與混凝土結構底版連接成總體，一體式基本屬泵房的設計內容。
2、因為離心水泵、電機機器設備常常升級變化、各生產廠家產品型號都不徹底一致。因而在施工圖設計時，必需得到生產廠家的商品技術性表明等材料，在澆搗基本以前，按實際上機器設備的規格強度校核。通常輸出功率在150千瓦下列時，離心水泵和電機含有汽車底盤，可立即安裝在基本上;150千瓦左右時，無汽車底盤，基本面需墊以厚鋼板或槽鋼。
3、針對分體式的中、小型水泵基本可參考下述工作經驗統計數據設計方案;一體式基本可依據狀況適度調節，并融合泵房的設計考慮到。
a.基本原材料一般選用高于C20混泥土;預埋絲孔待地腳螺絲埋進后，用高于C25細實混泥土填灌土體。
b.立式離心水泵通常為塊式基本，其規格尺寸通常均按選定離心水泵及電機安裝規格出示的統計數據確認，并非所述材料，可參考下述統計數據確認。
c.地腳螺絲埋進基本長短為高于30倍地腳螺栓直徑(l≥30d)，地腳螺栓叉尾長短為4d地腳螺栓;預埋絲孔深度1超過地腳螺栓埋進總長3—5厘米。
三、離心水泵發電機組宜選用單行排序;關鍵發電機組的布局和安全通道總寬，應考慮機器設備的運作、維護保養、安裝和維修的規定，并應合乎下述規定：
1、離心水泵基本間的凈距不適合低于1.3m。發電機組突顯一部分與墻面的凈距不適合低于1.3m。關鍵安全通道總寬不適合低于1.6m。
2、當考慮到就地維修時，應確保泵軸和電機電機轉子在維修時要拆裝。當設專用型維修點時，應依據發電機組尺寸決策，并應在周邊下設不低于0.6m的安全通道。
3、有電動式起重設備的泵房內，需有吊裝機器設備的安全通道。
